Hochformat Pläne quer plotten auf EPSON SCT-5400

Wie kann man Hochformatpläne ( die nicht höher sind, also die Papierrolle breit ist ) quer ausdrucken? Diese Frage wird immer wieder gestellt, um Papierverschnitt zu sparen. Gerade bei hochwertigen und entsprechend kostspieligen Papiersorten macht das durchaus Sinn.
EPSON Plotter und Großformatdrucker

Wie kann man Hochformatpläne ( die nicht höher sind, also die Papierrolle breit ist ) quer ausdrucken? Diese Frage wird immer wieder gestellt, um Papierverschnitt zu sparen. Gerade bei hochwertigen und entsprechend kostspieligen Papiersorten macht das durchaus Sinn.

Leider war das lange Zeit am Mac aufgrund der Einschränkungen durch die Plottertreiber für macOS nicht möglich, bzw. sehr kompliziert. Mit der Funktion „Automatisch drehen“ im Treiber von EPSON kann man auch Hochformat Pläne quer plotten.

1. Plotter in den macOS Systemeinstellungen einrichten

Aktuelle Treiber für EPSON Plotter finden Sie hier: https://www.epson.de/support

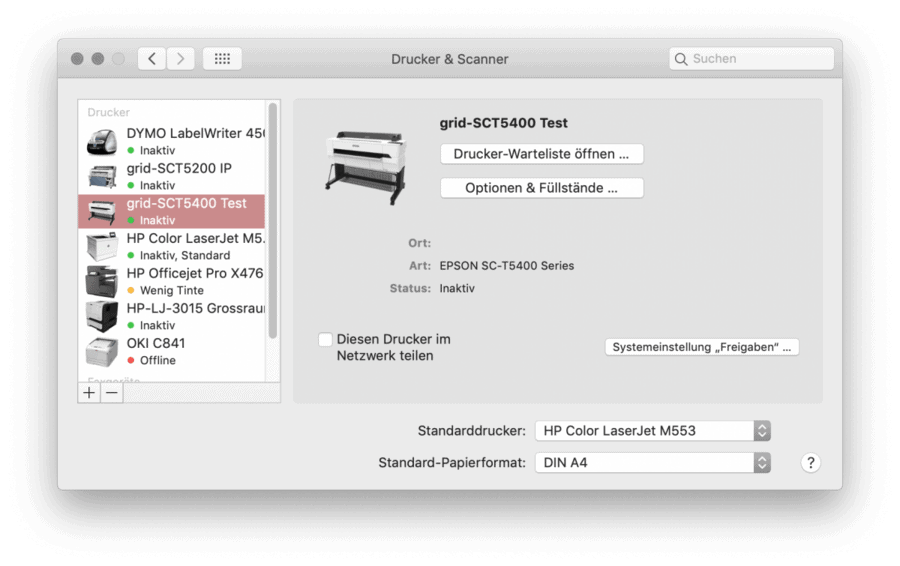

Hochformat Pläne quer plotten auf EPSON SCT-5400 1
Plotter in den macOS Systemeinstellungen einrichten

2. Papierformat auswählen bzw. konfigurieren

Wichtig ist hierbei, daß bei eigenen Papierformaten die „Höhe“ immer ein größeren Wert enthält als die „Breite“! Natürlich kann man alternativ auch ein Standardformat wie DIN A1 oder DIN A2 verwenden.

Hochformat Pläne quer plotten auf EPSON SCT-5400 2

3. „Automatisch drehen“ auswählen

Im Druckdialog unter „Erweitert“ die Funktion „Automatisch drehen“ auswählen. In der Grafik daneben wird dann der symbolische Vorschauplan in blau gleich richtig angezeigt.

hochformat Pläne quer plotten EPSON HP Plotter
„Automatisch drehen“ im Druckdialog auswählen

Plotter und Großformatdrucker von EPSON

Geschwindigkeit, Komfort, Vielseitigkeit, mehr Produktivität und Kostenkontrolle – steigern Sie Ihre Effizienz, indem Sie Zeichnungen aus VECTORWORKS oder anderen CAD Lösungen in großen Formaten mit EPSON Plotter und Großformatdrucker direkt in Ihrem Büro ausführen.
